Энерогоснабжение от аккумулятора.

С 2106 года магнитный толщиномер МТ2007 опционально поставляется с аккумуляторным источником питания. По выбору покупателя прибор может быть оснащен 2-мя или 4-мя аккумуляторами типоразмера 14500. Один аккумулятор емкостью 800 мА/ч обеспечивает время непрерывной работы прибора до 8 часов.
Заряд аккумуляторов производится внешним источником постоянного тока 5В через разъемное соединение, расположенное на корпусе толщиномера.
При использовании литий-ионной аккумуляторной батареи питания прибор дополняется электронной схемой, обеспечивающей режим заряда батареи и преодохраняющей аккумуляторы от переразряда.

Ремонт своими силами

Цель данного раздела помочь эксплуатирующей организации сохранить и в некоторых случаях восстановить работоспособность толщиномера МТ2007, не прибегая к услугам производителя .

Замена батарей питания.
При замене батарей питания важно соблюдать полярность устанавливаемых элементов АА, следуя указанным символам " + - " в батарейном отсеке.
Внимание! Если перепутать полярность всех четырех батарей на приборах выпуска до 2012 года, то это приведет к выгоранию микросхемы источника питания внутри электронного блока. Устранение данной неисправности возможно только силами производителя и будет стоить пользователю около 2000 рублей.

Наиболее часто встречающаяся неисправность (95 % случаев) - это обрыв – замыкание проводов в разъеме датчика и в месте заделки кабеля в корпусе датчика.

Основным признаком такой неисправности является то, что прибор не реагирует на установку датчика на контролируемый объект (не измеряет). Не забывайте, что объект должен быть из черной стали.

В первую очередь необходимо измерить любым мультиметром активное сопротивление катушек. На Рис.1 приведена схема измерения. Значения измеренных сопротивлений должны быть в пределах, указанных на рисунке 1 (отклонение:+-2 Ома). Re - активное сопротивление возбуждающих обмоток, Rs - активное сопротивление сигнальных обмоток.



Рис.1

На Рис. 2, 3 и 4 показано расположение проводов цветного шлефа, соединяющего разъем на корпусе электронного блока и аналоговую плату Рис.3. Цвета проводов одинаковы для каждого выпущенного с 2011 года прибора.



Рис.2
Рис.3
Рис.4

Рис.5.1
Рис.5.2

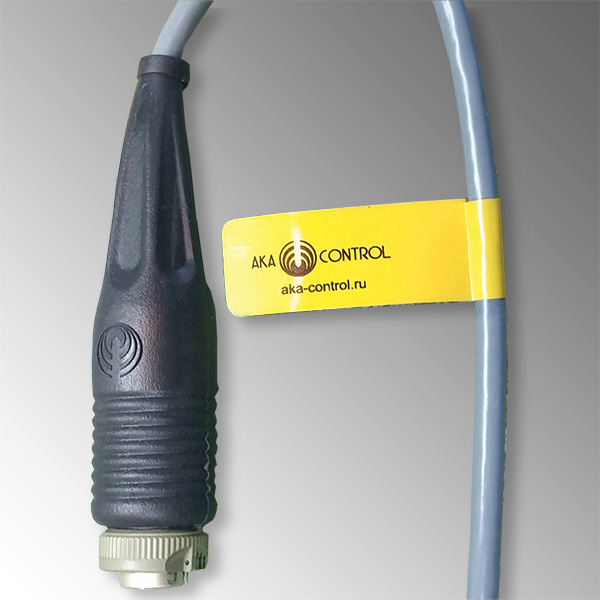

На Рис.5.1 и Рис.5.2 показана распайка разъема датчика МТ20-20 (серая оболочка кабеля). Обратите внимание, что нижние два контакта разъема РС7 (Рис.5.2.) замкнуты и соединены с экраном кабеля. В некоторых случаях, когда прибор комплектуется несколькими однотипными датчиками,между контактами впаян идентификатор номера датчика в виде сопротивления номиналом 47К-470К.

Если измеренные сопротивления не соответсвуют величинам указанным выше, необходимо обеспечить доступ к месту припайки кабеля к разъему и монтажной плате датчика и проверить визуально состояние монтажа проводов. На Рис.6 показан обрыв сигнального провода датчика МТ20-20.


Рис.6. Обрыв сигнального провода кабеля в корпусе датчика МТ20-20.

Для доступа к монтажной плате датчика МТ20-20 необходимо отвернуть верхнюю крышку датчика, предварительно ослабив зажимную гайку кабельного ввода.

Для доступа к монтажной плате датчика МТ20-02 необходимо отвернуть верхнюю гайку датчика, предварительно ослабив стопорный винт кабельного ввода. Стопорный винт расположен на боковой поверхности верхней гайки. Для его отвинчивания потребуется внутренний шестигранный ключ размером 1.5мм.

Для доступа к разъему датчика МТ20-20 или МТ20-02 необходимо снять защитный резиновый кожух и отвернуть длинную гайку разъема РС7.


Приносим свои извинения некоторым пользователям МТ2007(а также МФ-51НЦ), у приборов которых не включается подсветка индикатора. Причина неисправности в измененном типе индикатора.
На некоторых типах индикаторов отличается полярность подключения питания светодиодной посветки.

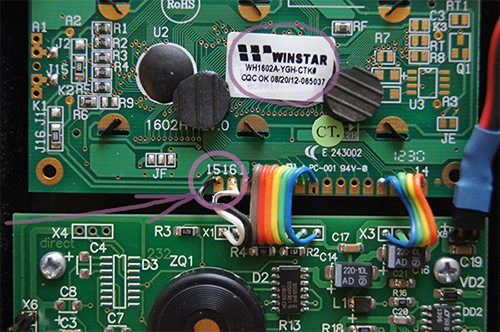

Для исправления нашей ошибки монтажа квалифицированный пользователь (знает закон Ома) может вскрыть прибор и перепаять проводники, как указано на Рис. 6 (провода должны быть подпаяны крестообразно).Остальные могут отправить прибор к нам для бесплатного ремонта.




Рис.6. Правильная распайка проводов питания подсветки для указанного типа индикатора.
